Статические диаграммы


Статические диаграммы представляют либо постоянно присутствующие в системе сущности и связи между ними, либо суммарную информацию о сущностях и связях, либо сущности и связи, существующие в какой-то определенный момент времени. Они не показывают способов поведения этих сущностей. К этому типу относятся диаграммы классов, объектов, компонентов и диаграммы развертывания.

  • Диаграммы классов (class diagrams) показывают классы или типы сущностей системы, характеристики классов (поля и операции) и возможные связи между ними. Пример диаграммы классов изображен на рис. 6.5.

    Классы представляются прямоугольниками, поделенными на три части. В верхней части показывают имя класса, в средней — набор его полей, с именами, типами, модификаторами доступа (public ‘+’, protected ‘#’, private ‘-’) и начальными значениями, в нижней — набор операций класса. Для каждой операции показывается ее модификатор доступа и сигнатура.

    На рис. 31 изображены классы Account, Person, Organization, Address, CreditAccount и абстрактный класс Client.

    Класс CreditAccount имеет private поле maximumCredit типа double, а также public метод getCredit() и protected метод setCredit().

    Интерфейсы, т.е. типы, имеющие только набор операций и не определяющие способов их реализации, часто показываются в виде небольших кружков, хотя могут изображаться и как обычные классы. На рис. 6.5 представлен интерфейс AccountInterface.


    увеличить изображение

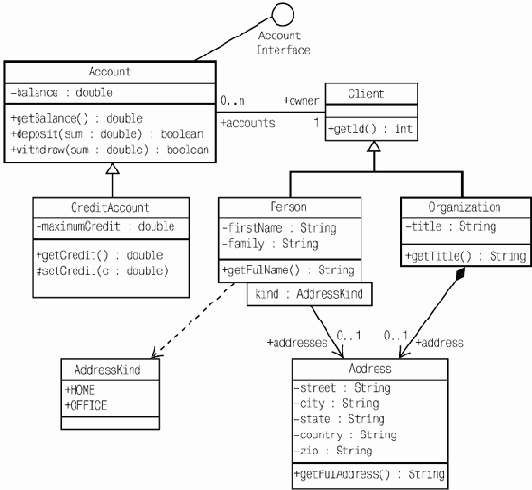

    Рис. 6.5.  Диаграмма классов

    Наиболее часто используется три вида связей между классами — связи по композиции, ссылки, связи по наследованию и реализации.

    Композиция описывает ситуацию, в которой объекты класса A включают в себя объекты класса B, причем последние не могут разделяться (объект класса B, являющийся частью объекта класса A, не может являться частью другого объекта класса A) и существуют только в рамках объемлющих объектов (уничтожаются при уничтожении объемлющего объекта).

    Композицией на рис. 6.5 является связь между классами Organization и Address.


    Ссылочная связь (или слабая агрегация) обозначает, что объект некоторого класса A имеет в качестве поля ссылку на объект другого (или того же самого) класса B, причем ссылки на один и тот же объект класса B могут иметься в нескольких объектах класса A.

    И композиция, и ссылочная связь изображаются стрелками, ведущими от класса A к классу B. Композиция дополнительно имеет закрашенный ромбик у начала этой стрелки. Двусторонние ссылочные связи, обозначающие, что объекты могут иметь ссылки друг на друга, показываются линиями без стрелок. Такая связь показана на рис. 6.5 между классами Account и Client.

    Эти связи могут иметь описание множественности, показывающее, сколько объектов класса B может быть связано с одним объектом класса A. Оно изображается в виде текстовой метки около конца стрелки, содержащей точное число или нижние и верхние границы, причем бесконечность изображается звездочкой или буквой n. Для двусторонних связей множественности могут показываться с обеих сторон. На рис. 6.5 множественности, изображенные для связи между классами Account и Client, обозначают, что один клиент может иметь много счетов, а может и не иметь ни одного, и счет всегда привязан ровно к одному клиенту.



    Наследование классов изображается стрелкой с пустым наконечником, ведущей от наследника к предку. На рис. 6.5 класс CreditAccount наследует классу Account, а классы Person и Organization — классу Client.

    Реализация интерфейсов показывается в виде пунктирной стрелки с пустым наконечником, ведущей от класса к реализуемому им интерфейсу, если тот показан в виде прямоугольника. Если же интерфейс изображен в виде кружка, то связь по реализации показывается обычной сплошной линией (в этом случае неоднозначности в ее толковании не возникает). Такая связь изображена на рис. 6.5 между классом Account и интерфейсом AccountInterface.

    Один класс использует другой, если этот другой класс является типом параметра или результата операции первого класса. Иногда связи по использованию показываются в виде пунктирных стрелок.


    Пример такой связи между классом Person и перечислимым типом AddressKind можно видеть на рис. 6.5.

    Ссылочные связи, реализованные в виде ассоциативных массивов или отображений (map) — такая связь в зависимости от некоторого набора ключей определяет набор ссылок-значений — показываются при помощи стрелок, имеющих прямоугольник с перечислением типов и имен ключей, примыкающий к изображению класса, от которого идет стрелка. Множественность на конце стрелки при этом обозначает количество ссылок, соответствующее одному набору значений ключей.

    На рис. 6.5 такая связь ведет от класса Person к классу Address, показывая, что объект класса Person может иметь один адрес для каждого значения ключа kind, т.е. один домашний и один рабочий адреса.

    Диаграммы классов используются чаще других видов диаграмм.

  • Диаграммы объектов (object diagrams) показывают часть объектов системы и связи между ними в некотором конкретном состоянии или суммарно, за некоторый интервал времени.

    Объекты изображаются прямоугольниками с идентификаторами ролей объектов (в контексте тех состояний, которые изображены на диаграмме) и типами. Однородные коллекции объектов могут изображаться накладывающимися друг на друга прямоугольниками.

    Такие диаграммы используются довольно редко.


    увеличить изображение

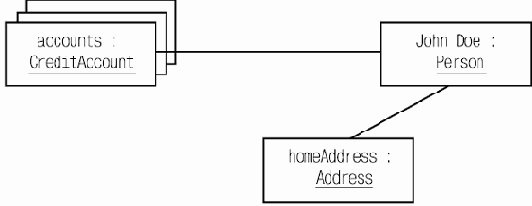

    Рис. 6.6.  Диаграмма объектов

  • Диаграммы компонентов (component diagrams) представляют компоненты в нескольких смыслах — атомарные составляющие системы с точки зрения ее сборки, конфигурационного управления и развертывания. Компоненты сборки и конфигурационного управления обычно представляют собой файлы с исходным кодом, динамически подгружаемые библиотеки, HTML-странички и пр., компоненты развертывания — это компоненты JavaBeans, CORBA, COM и т.д. Подробнее о таких компонентах см. лекцию 12.

    Компонент изображается в виде прямоугольника с несколькими прямоугольными или другой формы "зубами" на левой стороне.

    Связи, показывающие зависимости между компонентами, изображаются пунктирными стрелками.


    Один компонент зависит от другого, если он не может быть использован в отсутствии этого другого компонента в конфигурации системы. Компоненты могут также реализовывать интерфейсы.

    Диаграммы этого вида используются редко.

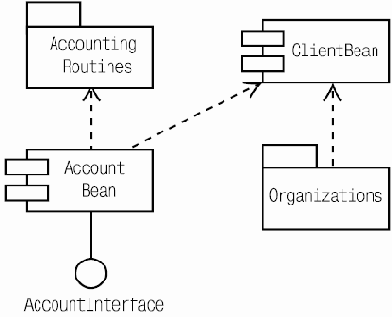

    Рис. 6.7.  Диаграмма компонентов

    На диаграмме компонентов, изображенной на рис. 6.7, можно также увидеть пакеты, изображаемые в виде "папок", точнее — прямоугольников с прямоугольными "наростами" над левым верхним углом. Пакеты являются пространствами имен и средством группировки диаграмм и других модельных элементов UML — классов, компонентов и пр. Они могут появляться на диаграммах классов и компонентов для указания зависимостей между ними и отдельными классами и компонентами. Иногда на такой диаграмме могут присутствовать только пакеты с зависимостями между ними.

  • Диаграммы развертывания (deployment diagrams) показывают декомпозицию системы на физические устройства различных видов — серверы, рабочие станции, терминалы, принтеры, маршрутизаторы и пр. — и связи между ними, представленные различного рода сетевыми и индивидуальными соединениями.

    Физические устройства, называемые узлами системы (nodes), изображаются в виде кубов или параллелепипедов, а физические соединения между ними — в виде линий.

    На диаграммах развертывания может быть показана привязка (в некоторый момент времени или постоянная) компонентов развертывания системы к физическим устройствам — например, для указания того, что компонент EJB AccountEJB исполняется на сервере приложений, а аплет AccountInfoEditor — на рабочей станции оператора банка.


    увеличить изображение

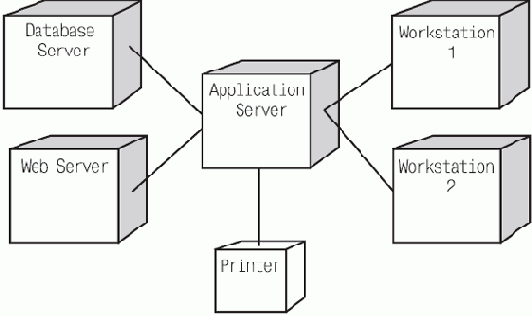

    Рис. 6.8.  Диаграмма развертывания

    Эти диаграммы используются достаточно редко. Пример диаграммы развертывания изображен на рис. 6.8.
